防爆式電子汽車衡

發布時間：2020-02-20 丨編輯：丨人氣：1020

01 /

產品概述

PRODUCT OVERVIEW

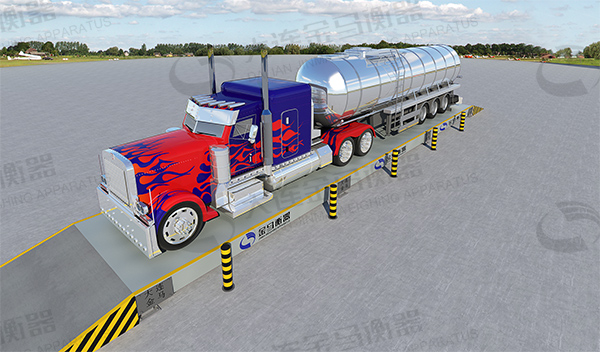

防爆式電子汽車衡（防爆地磅），適用于化工廠、加油站、加氣站等有防爆要求的環境進行大宗貨物稱量的情況。大連金馬衡器有限公司生產的防爆式電子汽車衡的秤臺采用實用新型專利技術（專利號：ZL032 84704.1）制造，是采用隔離、降壓、限流、密封及光纖通信技術，通過將有關各防爆稱重電器和防爆稱重模塊安裝在秤臺組成防爆系統，將系統中可能產生爆炸源(電氣短路火花、靜電摩擦火花、高溫能量集中等)的環節消滅或割斷，從而達到衡器在有爆炸危險的環境中使用的目的。

化工廠防爆汽車衡，加油站防爆地磅，加氣站防爆電子汽車衡，石油化工防爆稱重系統

02 /

易爆物質

EXPLOSIVE SUBSTANCE

易爆物質 : 很多生產場所都會產生某些可燃性物質。
● 煤礦井下約有三分之二的場所有存在爆炸性物質。
● 化學工業中，約有 80% 以上的生產車間區域存在爆炸性物質。
● 氧氣 : 空氣中的氧氣是無處不在的。
● 點燃源 : 在生產過程中大量使用電氣儀表，各種磨擦的電火花 , 機械磨損火花、靜電火花、高溫等不可避免，尤其當儀表、電氣發生故障時。
● 客觀上很多工業現場滿足爆炸條件。當爆炸性物質與氧氣的混合濃度處于爆炸極限范圍內時，若存在爆炸源，將會發生爆炸。因此采取防爆就顯得很必要了一般在防爆電氣設備選型時，必須注意到防爆形式僅僅與爆炸性區域相關，與爆炸性氣體級別和溫度組別沒有關系。因此，對特定的爆炸區域用電氣設備的選型，除應選擇合適的防爆形式外，還必須考慮爆炸性氣體的級別和溫度組別。只有這樣，才能確保選擇的防爆式汽車衡滿足環境適應性和安全可靠性的要求。

03 /

技術要求

SKILLS REQUIREMENT

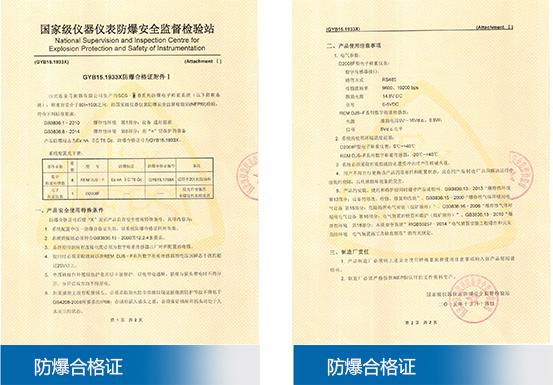

● 防爆式電子汽車衡是根據GB3836.1-2000《爆炸性氣體環境用電氣設備第1部分：通用要求》和GB3836.2-2000《爆炸性氣體環境用電氣設備第2部分：隔爆型“d”》等有關的技術要求來進行設計和制造而成，并經國家指定的防爆檢驗單位檢測合格后取得防爆合格證，防爆標志。本產品適用于石化、油田和其它場所中有溫度組別T1-T5和防爆級別IIA、IIB的易燃易爆氣體環境中1區、2區為室內、外作業汽車衡稱量和稱量信號傳輸?shù)扔猛尽?

04 /

產品組成

PRODUCT DESCRIPTION

① 主要組成

MAIN COMPOSITION

● 防爆式汽車衡主要由全鋼秤體、防爆專用稱重傳感器（防爆標志為：ExibIICT6本安型防爆）、防爆專用稱重顯示器（防爆標志為：ExibIICT4 隔爆型防爆）、防爆專用接線盒（防爆標志為：ExibIICT6本安型防爆）、和防爆屏蔽電纜（防爆標志為：ExibIICT6本安型防爆），可選配防爆專用大屏幕顯示器（防爆標志為：ExibIICT6本安型防爆）
● 整機（防爆汽車衡秤臺、防爆專用稱重傳感器和防爆專用稱重顯示器）均可在有爆炸性氣體或粉塵的場所使用。

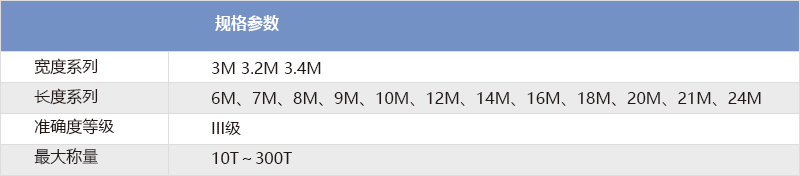

② 規格參數

SPECIFICATIONS

05 /

防爆式電子汽車衡系統，根據客戶的需求，有以下兩種方式供客戶選擇：

TWO WAYS

① 隔爆型配置

FLAMEPROOF CONFIGURATION

● 將防爆稱重儀表、防爆傳感器、防爆接線盒全部放于危險區域。
② 復合型配置

COMPOSITE CONFIGURATION

● 將非防爆稱重儀表放于安全區，秤體及傳感器、接線盒放于危險區域。

備注：除防爆裝置有所區別外，其各有關技術參數和性能均與SCS系列數字式電子汽車衡相同。

06 /

防爆式電子汽車衡用戶選型時應注意：

PAY ATTENTION TO THE SELECTION

● 首先確定使用場合的危險介質及其所處的區域
● 依次確定衡器的防爆型式、類別、級別和溫度組別
● 氣體防爆與粉塵防爆是完全不同的；煤礦防爆與常規防爆是完全不同的
● 防爆衡器的安裝與使用必須嚴格按照施工規范進行
● 本安型設備與非本安型設備連接時必須配備安全柵等關聯設備

07 /

基本配置

BASIC CONFIGURATION

① 本質安全型（本安型）

INTRINSICALLY SAFE

本安型較多地使用在防爆臺秤，防爆小地磅上防爆模式有三種：本安型、隔爆型、復合型
● 本安型：對電子衡器的所有部件均采用本安型防爆措施，適用于絕大多數的爆炸性環境。本安型防爆標志.ExibⅡCT4/T5；
● 隔爆型：對電子衡器的某些部件采用隔爆箱進行隔離防爆，但隔爆箱以外的部件及接口仍需進行本安處理。隔爆型防爆標志：ExiadⅡBT6；
● 復合型：電子衡器的所有部件一部分放置在危險區，另一部分放置在安全區，一般在危險區的傳感器、接線盒等均用本安型，然后在安全區通過關聯設備和普通儀表相連。此模式由于操作是在安全區，所以配置相當靈活。復合型防爆標志：ExiaⅡCT6；
